前 言

　　本標準根據GB 19854-2005《爆炸性環境用工業車輛防爆技術通則》GB 3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB 3836.2-2010 《爆炸性環境 第2部分：由隔爆外殼 “d” 保護的設備》、JB/T3300-1992《平衡重式叉車整機試驗方法》、EN1175-1：1998《工業車輛安全》進行編制。

　　本標準編寫格式按照GB/T1.1-2000《標準化工作導則 第 1 部分：標準的結構和編寫規則》的規定編寫。

　　本標準提出： 深圳霸特爾防爆科技有限公司提出。

　　本標準起草單位： 深圳霸特爾防爆科技有限公司技術部。

　　本標準主要起草人： 謝甫成 廖博登

　　1、通用技術條件范圍

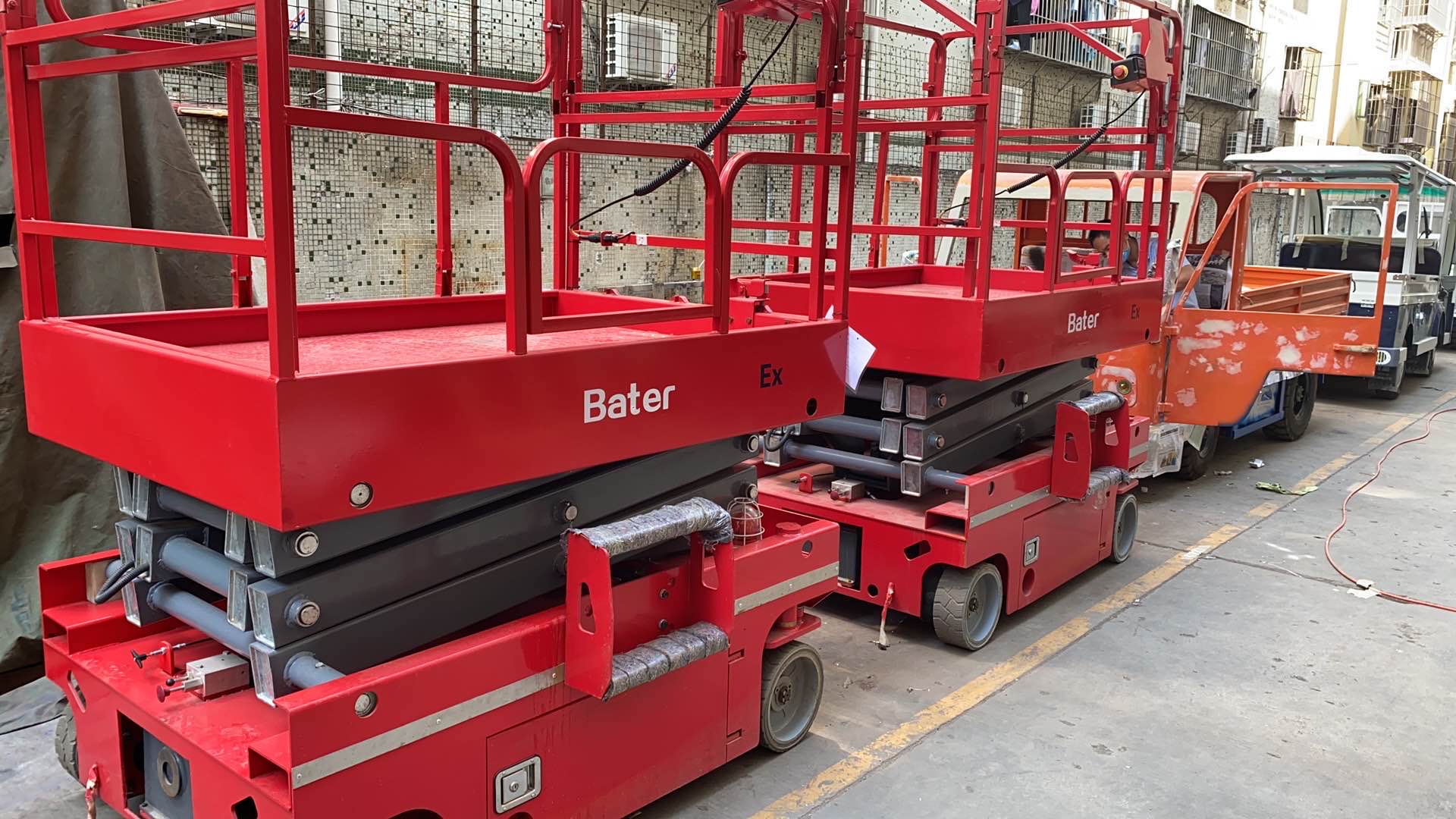

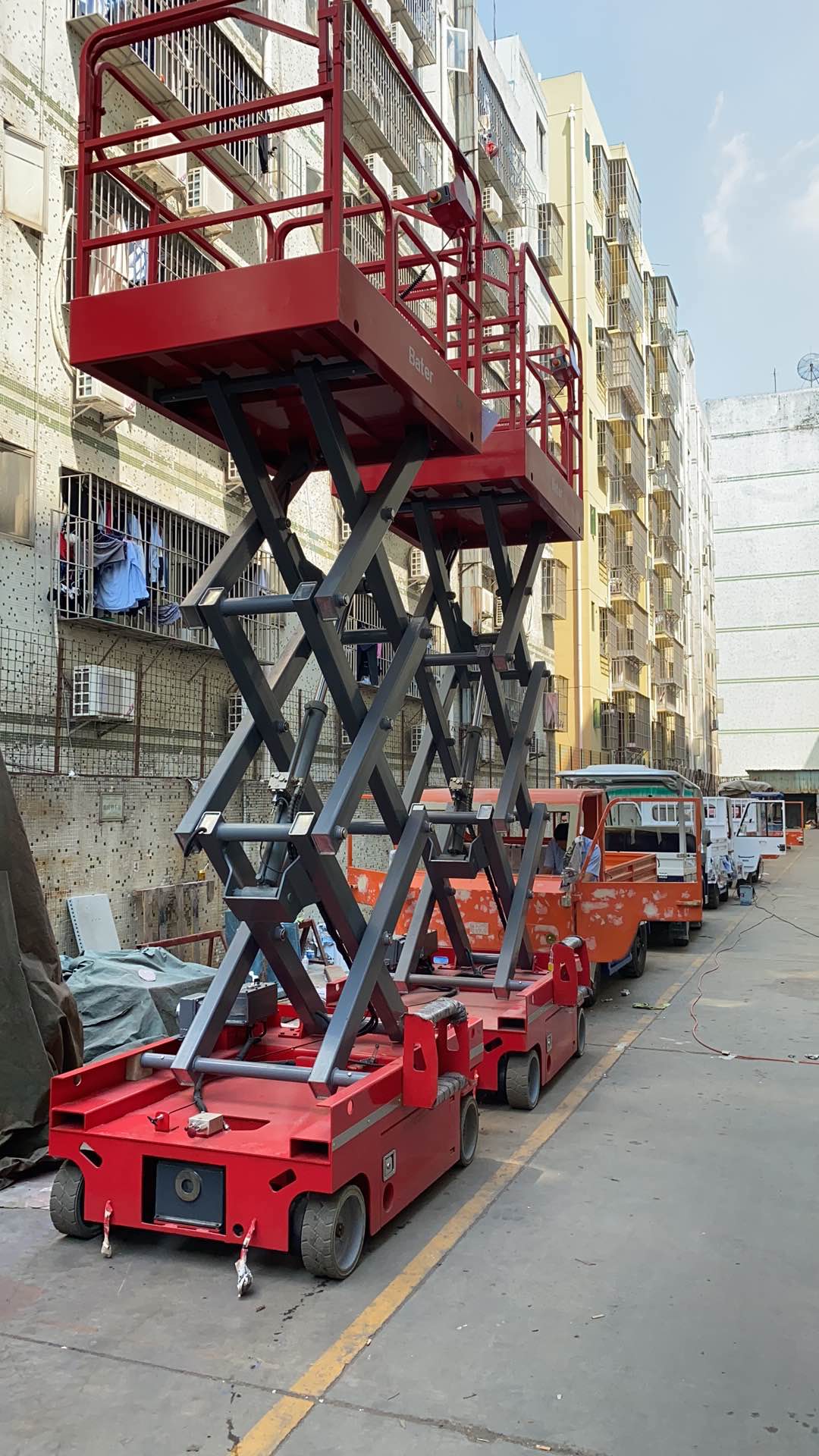

　　本標準適用于3369LEB防爆電動剪叉式高空作業平臺，該3369LEB防爆電動剪叉式高空作業平臺防爆性能符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》、GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼 “d”保護的設備 》、GB19854-2005《爆炸性環境用工業車輛防爆技術通則》的規定，防爆標志為Ex d s IIB T4 Gb

　　2、規范性引用文件

　　下列標準包含的條文，通過在本標準中引用而構成本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討、使用下列標準最新版本的可能性。

　　GB 3836.1-2010 《爆炸性環境第1部分：設備通用要求》

　　GB 3836.2-2010 《爆炸性環境第2部分：中隔爆外殼“d”保護的設備》

　　GB 19854-2005 《爆炸性環境用工業車輛防爆技術通則》

　　JB/T 3300-2010 《平衡重式叉車整機試驗方法》

　　JB/T 2390-2005 《平衡重式叉車基本參數》

　　JB/T 2391-2007 《500KG-10000KG 平衡重式叉車技術條件》

　　GB/T 1410-2006 《固體絕緣材料體積電阻率和表面電阻率試驗方法》

　　GB/T 13384-1992 《機電產品包裝通用技術要求》

　　EN1175-1：1998 《工業車輛安全》

　　3、型式含義和基本參數如下：

　　3.1型式含義

　　3369LEB防爆電動剪叉式高空作業平臺，3369LE為原車型號,B為防爆型

　　3.2基本參數祥見原車技術參數

　　4 技術要求

　　4.1防爆電動剪叉式高空作業平臺應符合本準規定，并按照經規定批準圖樣和技術文件制造。

　　4.2防爆電動剪叉式高空作業平臺適用環境

　　a、海拔高度不超過1200米。

　　b、環境溫度-20～40℃。

　　c、無劇烈震動和沖擊的場所。

　　d、平坦堅實能導走靜電荷的路面。

　　e、 最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為25℃(考慮到因溫度變化發生在產品表面上的凝露，最大相對濕度短時可達到100%)。

　　f、適用于含有ⅡA、ⅡB級可燃性、爆炸性氣體或蒸汽存在的2區的危險場所(腐蝕性氣體和粉塵除外)。

　　4.3 防爆電動剪叉式高空作業平臺外表明顯處須設置清晰的永久性凸紋標志“Ex d s IIB T4 Gb”。

　　4.4 防爆電動剪叉式高空作業平臺的電源裝置制成“n”型電氣設備，箱體應裝設只有專門鑰匙才能打開的鎖緊裝置，防水防外物等級不低于IP23。其他電氣設備則應制成隔爆型，以上防爆級組不應低于Ex d s ⅡB T4 Gb，且必須是經國家指定的防爆檢驗機構檢驗合格的產品。

　　4.5 防爆叉車應裝配抗靜電輪胎，除符合相應的專業標準規定外，測量其表面電阻值不超過109歐姆(相對濕度為50%)或1011歐姆(相對濕度為30%)。座椅材質采用真皮制造。

　　4.6防爆電動剪叉式高空作業平臺電纜不允許裸露鋪設布線。不得與車體形成回路。電纜應避開發熱或運動部件，且應加相應的防護措施，電纜中間不得有接頭，安裝應牢固可靠，不得在行車過程中松脫或擺動。

　　4.7 防爆電動剪叉式高空作業平臺斷電時，電氣回路與車體之間的絕緣電阻不得低于0.5兆歐。

　　4.8防爆電動剪叉式高空作業平臺車體兩側凸出部位，叉齒部位覆蓋銅條或不銹鋼，厚度不小于2毫米。

　　4.9防爆電動剪叉式高空作業平臺在正常工作狀態下，凡能和爆炸性混合物接觸的發熱部件外最高表面溫度不得超過130℃。

　　4.10防爆電動剪叉式高空作業平臺應具有分別操作的運動制動器和停車制動器。停車制動器必須是機械式的。在標準載荷狀態下，以10km/h，初速度運行時制動距離不大于3M，停車制動坡度不小于10﹪。制動器的最高表面溫度應符合 GB19854-2005《爆炸性環境用工業車輛防爆技術通則》的有關規定。。

　　4.11防爆電動剪叉式高空作業平臺各部位不得有滲漏現象。

　　4.12轉向時作用在方向盤上的最大手力應不大于30N。左右轉向力相差不大于1N。當防爆叉車以最大速度行駛時，不準有明顯的蛇行現象。

　　4.13防爆電動剪叉式高空作業平臺車外允許噪聲級不大于75dB(A)。

　　4.14防爆照明燈的安裝要求按GB19854-2005《爆炸性環境用工業車輛防爆技術通則》的有關規定。

　　4.15防爆電動剪叉式高空作業平臺外露表面應光澤美觀，油漆應均勻，不應有裂紋、起皮、堆積及起泡等缺陷。不含金屬填料。

　　5、試驗方法。

　　5.1 整車電氣性能要求按EN1175-1：1998《工業車輛安全》-電氣要求第一部分電瓶車輛的一般要求。

　　5.2 電氣系統絕緣電阻測定試驗在切斷電源的情況下，用500伏兆歐表測量絕緣電阻值不低于本標準4.7條的規定。

　　5.3絕緣電阻測定試驗。

　　5.3.1 絕緣電阻測定試驗方法按GB19854-2005《爆炸性環境用工業車輛防爆技術通則》中第5.2條，應對車輛進行絕緣電阻測量，確保其充分接地。

　　把車輛放置在一塊鋼板上，測量車輛所有金屬部件和鋼板之間的電阻。車輛和輪胎上的金屬部件或用于接地的接地片上的測量點，應徹底清潔，應無銹蝕、油脂、漆和其他污物。在鋼板下面放置一塊絕緣板;絕緣板的電阻應大于1011Ω。絕緣板應超出鋼板邊緣至少50mm。

　　如果電阻低于或等于103Ω，則試驗電壓應采用直流100V;如果電阻大于103Ω，則試驗電壓應采用直流500V。所有的測量都應在相對濕度低于60%的條件下進行。

　　如果測得車輛的絕緣電阻不大于106Ω，則認為車輛已充分接地。

　　5.3.2抗靜電輪胎電阻測定以及GB2439-81《導電和抗靜電橡膠-電阻率測定方法》有關規定。試驗結果以測得車輛的絕緣電阻值不超過本標準4.5條的規定為合格。

　　5.4 型式試驗：溫度測定

　　主要是測試制動器、液壓系統和電動機的溫度。測定時，試驗人員將熱敏元件埋植在上述部件可能出現最高溫度的位置。被試車輛負載額定荷載，在下列的規定試驗運行路線上運行至溫度穩定。

　　5.4.1試驗程序

　　在試驗時，車輛不負載荷載的情況下從A點倒退行駛到B點;從B點以盡可能快的速度前進行駛，再減速行駛，有控制地停止在C點;從C點行駛到D點;從D點以盡可能快的速度前進行駛，再減速行駛，停止在A點。在這個運行圖中，B-C(D-A)之間的距離至少為6m，A-B(C-D)之間的距離以車輛的最小轉彎半徑為準。接著，被試車輛在A點負載額定荷載后重復上述運行路線;但是，從A點到B點，車輛為前進行駛。

　　在重復運行的試驗過程中，被試車輛運行到A點時應該以盡可能快的提升速度將荷載提升到最高位置，然后降低高度，離開A點。

　　上述試驗過程為一個試驗循環(見圖1)。試驗人員應該在被試車輛每運行5個循環到達A點后立即測量一次溫度。

　　5.4.2溫度測定

　　溫度測定試驗一旦開始不得停止。試驗一直進行到所測各部分的溫度穩定在2K/h及以下(記錄此數據)，或者溫度保護裝置動作為止。否則，試驗還應該繼續進行下去，直到20個溫度記錄數值的差不大于2K為止。試驗人員應該將得到的數據修正到+40℃環境溫度時的值。這個修正后的溫度值不應該大于被試車輛的溫度組別的溫度值。

　　5.4.3出廠溫度試驗

　　車輛出廠前，制造商應對每輛車輛進行左、右制動器(如果采用蹄式制動器的話)表面溫度試驗。

　　試驗應在平整、干燥、清潔的混凝土路面上進行;試驗時允許調整左、右制動器制動鼓與摩擦片之間的間隙。試驗用半導體點溫計或紅外測溫計來測量制動器的表面溫度。測試結果表面左、右制動器的表面溫度相差不超過5K，則認為左、右制動器制動鼓和摩擦片之間的間隙調整合格。

　　圖1 實驗運行路線示例

　　5.5防爆性能測試

　　防爆性能按GB3836.2-2010《爆炸性環境2部分由隔爆型外殼“d”保護的設備》規定進行試驗，試驗結果符合本標準4.4條規定。

　　6、檢驗規則

　　6.1 防爆電動剪叉式高空作業平臺應由國家認可的質量監督檢測單位檢驗，取得防爆合格證后才能投產、使用。

　　6.2 每臺防爆電動剪叉式高空作業平臺均應進行出廠檢驗，合格后發放合格證才能出廠。

　　6.3 出廠檢驗

　　6.3.1 每輛防爆電動剪叉式高空作業平臺必須進行出廠檢驗。

　　6.3.2 出廠檢驗項目包括本標準4.6、4.7、4.8、4.10、4.13、4.14、4.15、5.2、5.3、5.4、5.5項內容。

　　6.4型式試驗

　　6.4.1 凡屬下列情況之一的，應進行型式試驗：

　　a)新試制的產品;

　　b)產品在設計、工藝、材料和結構的更改可能影響其工作性能時(但只需作對更改有關的部分)

　　c )停產二年以上再恢復生產時;

　　d)連續生產已有三年。

　　6.4.2 每次做型式試驗的產品應不少于三件。

　　6.4.3 型式試驗項目按本標準全部?jī)?nèi)容檢驗。其中防爆性能檢驗由防爆檢驗單位組織進行并確認，否則無效。

　　7、標志

　　7.1防爆電動剪叉式高空作業平臺應設置永久性的制造廠凸形標志。

　　7.2防爆電動剪叉式高空作業平臺應有整車和防爆部件銘牌，銘牌應包括如下內容：

　　a 制造廠名稱

　　b、產品名稱

　　c、產品型號

　　d、主要技術參數

　　e、技術條件編號

　　f、防爆合格證編號

　　g、防爆標志

　　h、出廠編號

　　i、出廠日期

　　j、右上方有“Ex”標志

　　7.3 防爆電動剪叉式高空作業平臺應設警告牌，內容為“危險場所，嚴禁打開!”

　　7.4 防爆電動剪叉式高空作業平臺應設使用注意事項標牌。銘牌標牌應按GB19854-2005標準執行：

　　a、非本職人員不得開車。

　　b、防爆電動剪叉式高空作業平臺在爆炸危險場所中運行作業時嚴禁碰撞、沖擊。

　　c、防爆電動剪叉式高空作業平臺在使用過程出現故障時，必須立即切斷電源。

　　d、嚴禁在爆炸危險場所打開任何一個電氣裝置的蓋子。

　　e、嚴禁在爆炸危險場所進行檢修。

　　f、電源裝置在爆炸危險場所不得作其他電源使用。

　　g、充電必須在安全場所進行，充電后必須用清水洗凈并逐步檢查連接導線的連接狀態。

　　h、至少每季進行一次絕緣電阻檢測，其值不小于0.5兆歐。

　　7.5標牌尺寸應符合規定，其厚度應不小于1毫米。用黃銅或不銹鋼制成。標牌上的符號字跡應保證在防爆電動剪叉式高空作業平臺使用年限內始終清晰。

　　8、包裝、儲運

　　8.1 包裝

　　防爆電動剪叉式高空作業平臺的包裝應符合GB/T13384-2008的規定

　　8.1.1防爆電動剪叉式高空作業平臺在包裝前應作到

　　a、未涂漆金屬表面及標牌涂防銹油。

　　b、潤滑部位注入足量潤滑油。

　　c、放去油箱內液壓油。

　　d、隨機附件采取防銹措施。

　　e、蓄電池不得加入電解液充電。

　　f、隨機文件應封裝好，內容包括：

　　a)防爆電動剪叉式高空作業平臺使用說明書。

　　b)出廠合格證。

　　c)裝箱單。

　　8.1.2 防爆電動剪叉式高空作業平臺的包裝要適合陸路、水路運輸?shù)囊蟆?/p>

　　8.1.3 包裝箱外側面應標明以下內容：

　　a、制造廠名稱和廠標。

　　b、防爆電動剪叉式高空作業平臺名稱型號。

　　c、毛重及吊裝位置。

　　d、出廠年、月。

　　e、到站站名、收貨單位。

　　f、發貨站名。

　　8.2 運輸

　　防爆電動剪叉式高空作業平臺包裝采用防雨式框架滑木箱裝結構，應能防雨、防塵，且足夠牢固，以保證運輸?shù)跹b過程不至損壞。

　　8.3 儲存

　　8.3.1防爆電動剪叉式高空作業平臺應存放在空氣流通、無滴水和液體侵蝕，溫度在5～40℃相對濕度不大于90%、通風良好的庫房中。

　　8.3.2在存放防爆電動剪叉式高空作業平臺的周圍環境中，不應含有破壞金屬和絕緣材料的腐蝕性氣體、粉塵等。

　　3369LEB高空作業平臺防爆器件明細

　　序號名稱型號規格防爆標志數量證號

　　1工業車輛用防爆電動機XQB3/24ExdⅡBT4Gb/ExtDA21IP65130℃1CNEx17.1976

　　2防爆電源裝置12-5DB210H-T 24V 210AhExdsⅡBT4Gb/ExtDA21IP65130℃1CNEx17.1330

　　3隔爆型控制箱BK67-200/80ExdⅡBT4GbExtDA21IP65135℃1CE14.6320X

　　4防爆型充電接線盒BJC73-200/80ExdⅡBT4Gb/ExtDA21IP65135℃1CE16.6122X

　　5防爆聲光報警器TGBBJExdⅡCT6Gb1CNEx15.0639

　　6隔爆型急停開關盒BJ68-200/80ExdⅡBT4Gb;ExtDA21IP65135℃1CE14.6322X
